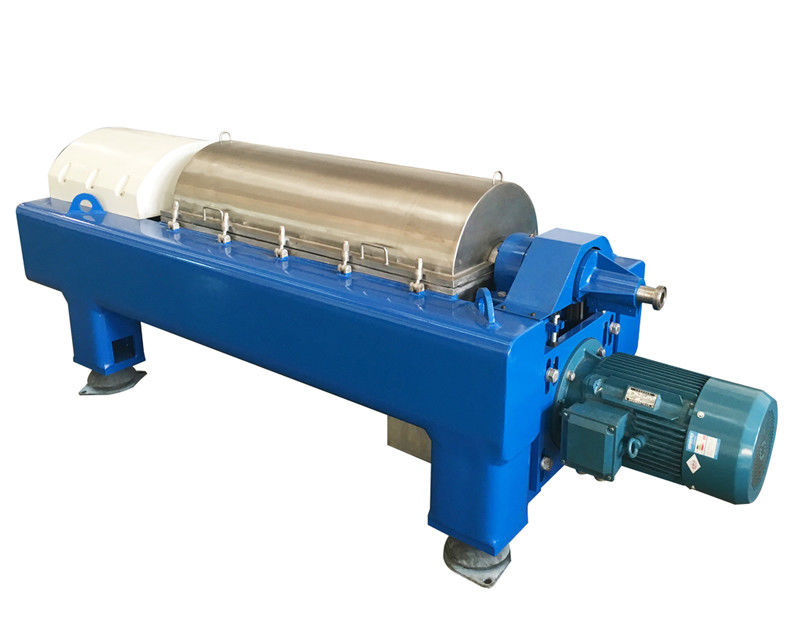

機械をデカントするスクロール排出の遠心分離機のデカンターの遠心分離機3段階
記述
3phaseまた別の密度の重い液体、軽い液体および固相が、および混合された液体で相互に不溶解性、成層を分けるか、または沈殿させます液体で固体粒子を遠心力分野または重力力分野の別の沈降の速度をあげる主義を利用するtricanterと呼ばれる液体液体固体デカンターの遠心分離機を、達成することができます。それは魚油、パーム油、台所不用なオイルの分離等で普及した機械世界中でおよび広く利用されています。
利点
構造
指定
モデル |
直径 (mm) |
ボールの速度 (rpm) |
G力 |
容量 (m3/h) |
主力 (kw) |
重量 (kg) |
全面的なサイズ (H) L × Wの× (mm) |
PDCS-17 | 420 | 3300 | 2550 |
5~20 |
30/11 | 3610 |
3331 × 990の× 1066 |
PDCS-18 | 450 | 3300 | 2739 |
4~50 |
30/11 | 3655 |
4000の×の1120の× 1239 |
PDCS-20 | 500 | 3200 | 2860 |
5~45 |
55/11 | 4213 |
4489の×の1160の× 1350 |
PDCS-21 | 540 | 2800 | 2366 |
5~50 |
45/15 | 5290 |
4587の×の1285の× 1368 |
PS:上記の変数は最終的な技術的な一致に応じてあります。
分離の主義
デカンターは2つのモーターによって運転されます。主要なモーターは補助モーターはベルト滑車を通して回るべき差動メカニズムの入力シャフトを運転するがベルトを通って回るために差動メカニズムのボールそしてハウジングを運転します、後速度の変更が回るために、螺旋形を運転した。このようにボールおよび螺旋形は同じ方向である特定の差動速度と回ります。
処理されるべき材料は供給管を通して対面円錐加速装置によって加速の後で(固相および液体段階から混ぜられた液体に成っていること)螺旋形のプロペラの内部キャビティに、入るとき、物質的な出口から流れ、ボールの壁に内部の布シリンダーを貫流します。段階によってがボールの内部の壁、および重い段階におさまる残余別の遠心力の行為の下で中断の液体を、残余段階すぐに構成するおよびライト、重い残余段階の表面の近くで幾分ゆっくり付着します。
軽い段階が重い段階の表面の近くで幾分ゆっくり付着する間、2段階間の分割の平面を形作る。重い段階の沈降が増加すると同時に、螺旋形の刃の先端は重い段階の沈降の層に入ります。現時点でボールおよび螺旋形のプロペラは同じ方向でそして速度のある特定の相違と高速で回っています。回転速度のこの相対的な相違は軽い段階が、螺旋形の道を通して大きい端に液体段階の出口の方に、流れる、重い段階の粒子を推進することを可能にし異なったRの価値の流出の版を貫流します一方小さい端に物質的な出口の方に動くために螺旋形が。
